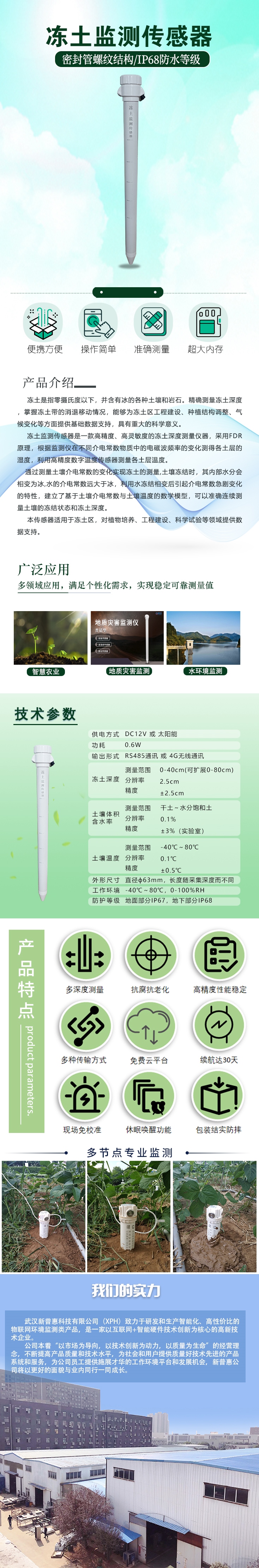

凍土監測傳感器
產品簡介
凍土是指零攝氏度以下，并含有冰的各種土壤和巖石。精確測量凍土深度，掌握凍土帶的消退移動情況，能夠?yàn)閮鐾羺^(qū)工程建設、種植結構調整、氣候變化等方面提供基礎數據支持，具有重大的科學意義。
凍土監測傳感器是一款高精度、高靈敏度的凍土深度測量儀器，采用FDR原理，根據監測儀在不同介電常數物質中的電磁波頻率的變化測得各土層的濕度，利用高精度數字溫度傳感器測量各土層溫度。
通過測量土壤介電常數的變化實現凍土的測量,土壤凍結時，其內部水分會相變?yōu)楸?水的介電常數遠大于冰，利用水凍結相變后引起介電常數急劇變化的特性，建立了基于土壤介電常數與土壤溫度的數學模型，可以準確連續測量土壤的凍結狀態和凍土深度。
本傳感器適用于凍土區，對植物培養、工程建設、科學試驗等領域提供數據支持。
產品特點
●可同時測量土壤水分、土壤溫度、土壤凍融狀態。
●多深度測量能力，分辨率為2.5cm。
●傳感器功耗低，體積小，安裝操作及維護簡單。
●采用優質塑料管，防老化，耐土壤中酸堿鹽的腐蝕；
●可長期浸泡水中而不會發生滲漏；
●測量精度高，性能可靠；
●根據需求支持RS485輸出或4G無線網絡數據傳輸；
技術參數
供電方式 | DC12V 或 太陽能 | |
功耗 | 0.6W | |
輸出形式 | RS485通訊 或 4G無線通訊 | |
凍土深度 | 測量范圍 | 0-40cm (可擴展0-80cm) |
分辨率 | 2.5cm | |
精度 | ±2.5cm | |
土壤體積含水率 | 測量范圍 | 干土～水分飽和土 |
分辨率 | 0.1% | |
測量精度 | ±3%（實驗室） | |
土壤溫度 | 測量范圍 | -40℃～80℃ |
分辨率 | 0.1℃ | |
測量精度 | ±0.5℃ | |
外形尺寸 | 直徑?63mm，長度隨采集深度而不同 | |
工作環境 | -40℃～80℃，0-100%RH | |
防護等級 | 地面部分IP67，地下部分IP68 | |
接線方法
線顏色 | 線定義 |
紅色 | 電源正 |
黑色 | 電源地 |
黃色 | A／RS485+ |
藍色 | B／RS485- |
安裝位置
凍土監測站（點）應安裝在具有代表性，能夠代表所在區域的典型土壤，采集的指標能夠反映當?shù)貙?shí)際情況。
應根據當?shù)氐耐寥李愋?、地形地貌條件，綜合確定監測站（點）的布設。因此，原則上應選取區域內土壤類別代表面積最大的代表性地塊，土壤和地形條件變化大的地區，還應考慮地形地貌條件和信息傳輸?shù)男盘栆?，盡量選取地形平坦的代表性地塊。
監測站（點）應布置在距代表性地塊邊緣、路邊20m 左右且平整的地塊，應避開低洼易積水的地方，且同溝槽和供水渠道保持50m 以上的距離，避免溝渠水側滲對土壤含水量產生影響。
